Infrared Mikroskop (IR) | AIM-9000

AIM-9000 Infrared Mikroskobu, mikro örnek analizlerinde geniş bir görünüm sağlar. Sistem, mikro analizle ilgili tüm adımların hızlı ve kolay bir şekilde gerçekleştirilebilmesini sağlamak için otomatikleştirilmiştir.
Mikro analizdeki tüm birikmiş bilgi birikimimiz, analistleri güçlü bir şekilde desteklemek için AIM-9000'de yoğunlaşmıştır.

  • Geniş alanda kamera
  • Otomatik Kontaminant Tanıma
  • Otomatik Kalitatif Tayin
  • Yüksek hassasiyet
  • Kontaminant Analizi
  • Yüzey Analizi
  • Mikro Analiz

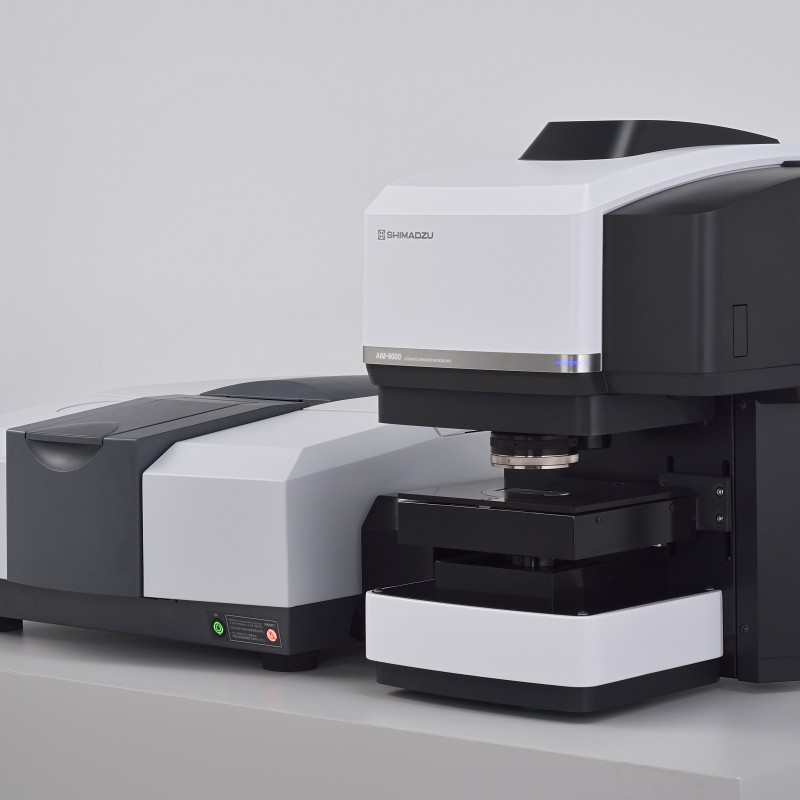

Kızılötesi Mikroskop AIM 9000

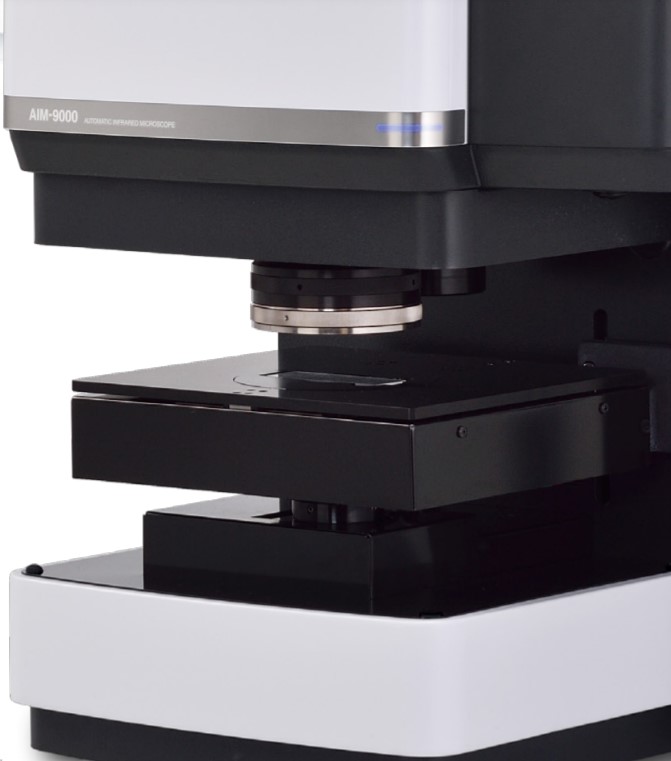

Kolay Numune Yükleme Haznesi

'Örnek Çıkar' düğmesine basarak, sahneyi otomatik olarak indirerek ve alanı genişletmek için hedefleri değiştirerek örnekleri yüklemeyi ve çıkarmayı kolaylaştırın. Ayrıca, 40 mm kalınlığa kadar numunelerin yansıma/ATR ölçümlerini sağlamak için alt Kondenser aynası çıkarılabilir.

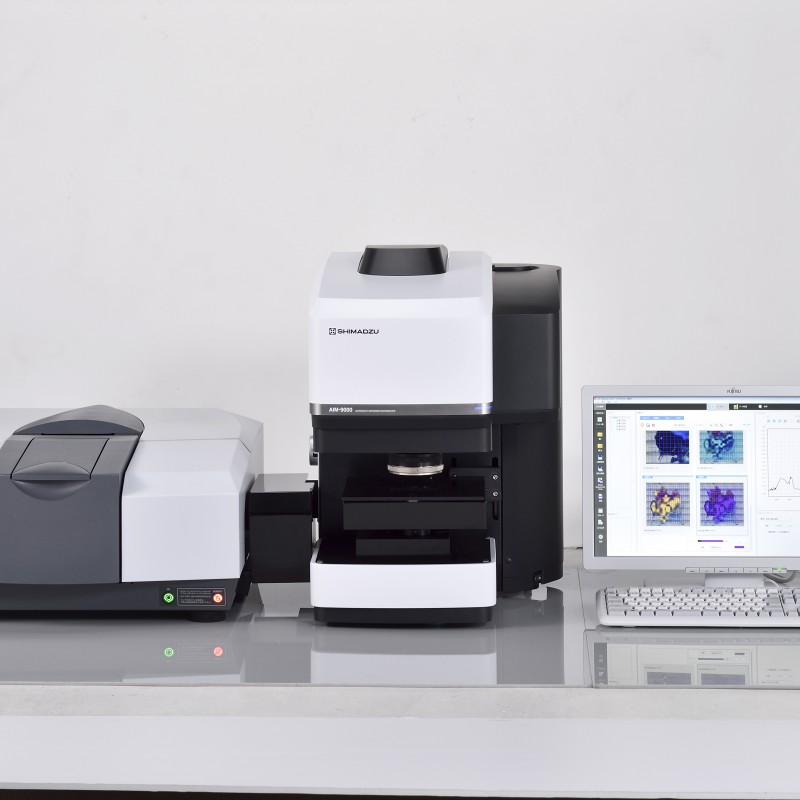

AIM-9000 FTIR Spektrometre IR Mikroskop, mikro örnek analizlerinde geniş bir görüş sağlar.

  • Kolay numune yükleme imkanı. Ölçüm pozisyonunun hızlıca tespiti.
  • Opsiyonel wide view kamera ile 330x digital zoom yapabilme özelliği. 30x40µm kadar küçük alanlara odaklanma imkanı.
  • Tek tıkla otomatik kontaminant tanımlama
  • 30.000:1 S/N oranı ile sınıfının en iyi performansı
  • Aksesuar çeşitliliği ile geniş uygulama alanı (Elektrik elektronik, ilaç ve yaşam bilimleri, petrol ve kimyasal)


Ölçülecek Öğeleri Görüntüleyin

Ölçüm Konumunu Hızla Belirleyin - Geniş Alan Kamerası ve Mikroskop Kamerası

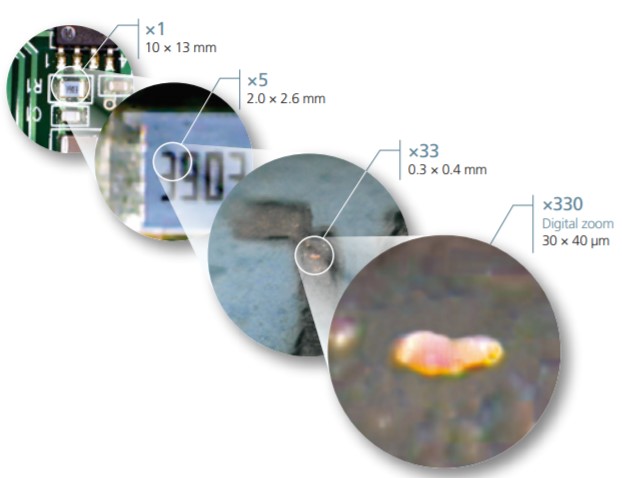

Shimadzu'nun tescilli geniş alan kamerası ve mikroskop kamerası, örnekleri verimli bir şekilde gözlemlemeye yardımcı olur. Geniş alan kamerası, 10 x 13 mm'ye kadar geniş bir alanı gözlemlemenin yanı sıra değişken dijital yakınlaştırmayı da destekler. Ayrıca, mikroskop kamerası ile konum bilgilerini paylaşarak, 30 x 40 µm kadar küçük son derece küçük alanları gözlemlemek için yaklaşık 330x büyütmeye kadar yakınlaştırma yapabilen bir dijital yakınlaştırma işlevine ulaşır. (Mikroskop kamera, 10x'e kadar değişken dijital yakınlaştırma büyütmelerini destekler.)




















Nerede Ölçeceğinizi Belirleyin ve Otomatik Olarak Ölçün

Ölçüm Konumlarını Otomatik Olarak Belirleyin - Otomatik Kontaminant Tanıma Sistemi

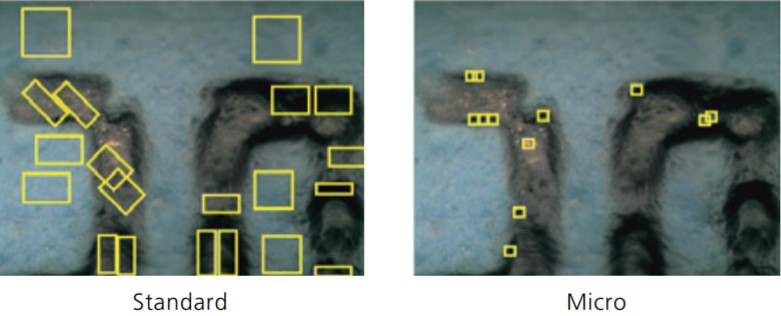

Kirleticileri otomatik olarak tanıyan bir işlev standart olarak dahildir. Analist tek bir düğmeye basar ve yazılım kirletici maddeyi otomatik olarak tanır. En uygun diyafram boyutunu ve açısını sadece bir saniyede belirler. FT-IR Mikroskobu, standart model ve son derece küçük alanlar için optimize edilmiş bir model olmak üzre iki çeşit olarak tasarlanmıştır. Kullanıcılar uygulamaları için en iyi modeli seçebilirler. Otomatik olarak belirlenen ölçüm konumları, düzenleme yapılmadan ölçülebilir veya analist, ölçüm konumlarını ekleyebilir veya silebilir. Örnek görüntüler, ölçülen spektrumlara otomatik olarak kaydedilir. Numune ve ölçüm konumları daha sonra kolayca tanımlanabilir.












IR Mikroskop ile Arızaların Nedenini Belirleyin

Kontaminantları Otomatik Tanımlayın - Kontaminant Analiz Programı

Kontaminant analiz programı - kirleticileri otomatik olarak nitelendirme işlevi, LabSolutions IR yazılımında standart bir özellik olarak bulunur. AIMsolution kullanılarak ölçülen spektrumlar doğrudan LabSolutions IR'ye yüklenebilir ve analiz edilebilir. Kirletici analiz programı, Shimadzu'nun tescilli tanımlama algoritması ile birlikte yaygın olarak kirletici olarak algılanan maddeler için bir spektral kitaplık kullanarak ölçülen kirleticileri yüksek hassasiyetle tanımlar.




Kontaminant Kütüphanesi ve Termal Hasarlı Plastik Kütüphanesi

Kontaminat Kitaplığı (P/N 206-33179-91)

Bu eşsiz kütüphane, Shimadzu tarafından özellikle musluk suyu ve gıda ürünlerindeki kirleticileri analiz etmek için oluşturulmuştur. Kütüphane, kontaminant olarak toplanan numuneler ve musluk suyu uygulamaları için ticari olarak pazarlanan servis parçaları hakkında bilgiler içerir. Ayrıca bir X-ışını floresan profilleri koleksiyonunu da içerir (PDF dosyaları). Sonuç olarak, kirletici aramaların kesinliğini önemli ölçüde artırabilir. Önceki kitaplıklardan farklı olarak bu, nitel analiz için gerekli olan kapsamlı bilgi ve deneyimi kapsayan bir karma kitaplıktır.


Termal Hasarlı Plastik Kitaplığı (P/N 206-33039-91)

Bu benzersiz kitaplık, ısıtma yoluyla oksidasyon nedeniyle bozunan plastikler hakkında bilgiler içerir. Kütüphane özellikle yaygın olan bozulmuş kirletici maddelerin analizi için kullanışlıdır.



Bileşenleri Görselleştirin - Kimyasal Görüntüleme

Kimyasalların görünmez dağılımı, pik yüksekliği veya alanı, çok değişkenli analiz (PCR/MCR) veya hedef spektrumla spektral benzerlik temelinde görselleştirilebilir.

  • Elmas hücreli haddelenmiş farmasötik ürünler ve ardından haritalama ölçülür.
  • Sağdaki şekil, laktoz, lipid ve selüloz gibi toz bileşenlerin dağılımını temsil etmektedir.
  • Renkli ekran, tek renkli ve çok renkli arasında serbestçe değiştirilebilir.



















Ultra Mikro Analiz gerçekleştirin - Sınıfının En İyisi Sinyal-Gürültü Oranı

AIM-9000 Infrared Mikroskop, son derece küçük alanları ölçmek için optimize edilmiştir. AIM-9000, sınıfının en iyisi olan 30.000:1 sinyal-gürültü oranlarına ulaşır. Sonuç olarak, son derece küçük kirleticilerden bile hızlı bir şekilde mükemmel spektrumlar elde edebilir.

Polistiren Boncukların İletim Ölçümü

Bir ø10 µm polistiren boncuk, geçirgenlik yöntemiyle ölçülmüştür. Sadece az sayıda tarama ile çok küçük numunenin düşük gürültülü ve yüksek kaliteli spektrumu elde edilmiştir.












Yüksek Hassasiyetli ATR Ölçümü - Yüksek Kırılma İndisine Sahip Numuneler

Ge prizma (P/N 206-32600-41) %50'nin üzerinde daha yüksek verim için yüksek hassasiyet sağlayan yansıma önleyici bir kaplamaya sahiptir. Kızılötesi ışık için önceki modele kıyasla daha dik bir geliş açısı nedeniyle, AIM-9000 FT-IR Mikroskobu, siyah kauçuk gibi yüksek kırılma indeksine sahip numuneleri ölçerken bile mükemmel distorsiyonsuz ATR spektrumları elde edebilir.

Siyah Kauçuğun ATR Ölçümü

Ağırlıkça %50 karbonlu bir akrilonitrilbutadien kauçuğu (NBR), Ge-ATR objektifi ile ölçülmüştür. Konvansiyonel ATR objektifi ile gerilmiş 970cm-1'de C=C-H düzlem dışı bükme modunun net bir zirvesi elde edildi.












  • Kızılötesi Mikroskopi ile Boya Kalıntılarının Analizi

    Bu uygulama bülteninde, Kızılötesi mikroskop kullanarak tahta çip ve otomobil kaplamalarındaki boya kalıntılarının analiz örnekleri bulunmaktadır.

    Cihaz: Shimadzu IRTracer-100, AIM-9000 IR Microskop
