FTIR Aksesuarları

FTIR spektrofotometrelerinin sunduğu etkileyici işlevsellikten tam olarak yararlanmak için, verilen uygulama alanına veya numune özelliklerine göre en uygun aksesuarlar seçilmelidir.
Shimadzu FTIR serisi spektrofotometreleri kullanarak verilen analitik hedeflere en uygun ekleri ve aksesuarları seçin.

Geleneksel dağıtıcı kızılötesi spektrofotometrelerle karşılaştırıldığında, FTIR, Multiplex Advantage (çoklu ölçüm), Diyafram Avantajı (katı açı) ve Connes' Advantage (dalga boyu doğruluğu) gibi avantajlar sunan üstün bir çalışma prensibine dayanmaktadır.

Sonuç olarak, yüksek hassasiyet ve yüksek dalga sayısı doğruluğu elde etmek için uygun bir yol sağlar. Bu avantajlardan tam olarak yararlanmak için, geleneksel dağıtıcı IR sistemleri ile daha önce mümkün olmayan çözümleri, son teknolojiyle sunan çeşitli aksesuarlar geliştirilmiştir.


  • FTIR sistemlerinde yer alan basit optikler nedeniyle, daha karmaşık optiklere sahip ataşmanlar ve aksesuarlar, performanslarını tam olarak göstermek için kullanılabilir.
  • Olağanüstü yüksek dalga boyu doğruluğu, FTIR sistemlerinin referans ve ölçüm örneklerini ayrı ayrı ölçen tek ışınlı bir yöntem kullanarak tam spektrum elde etmesini sağlar.Bu sadece bir aksesuar gerektirdiğinden daha ekonomiktir. Bu aksesuarlar ayrıca gerekli numune ön işleme veya işleme miktarını en aza indirmek için çeşitli yenilikler içerir. Başka bir deyişle, FTIR analizinin amacı tamamen tahribatsız analiz elde etmektir.













Kızılötesi analiz için kullanılan analitik yöntem, numunenin fiziksel formuna (sıvı veya katı gibi) göre belirlenir. Kızılötesi analizin bu özelliği, UV-VIS spektrofotometreleri veya gaz kromatografları gibi diğer analitik araçlardan tamamen farklıdır.



ATR Ölçümü - Zayıflatılmış Toplam Yansıma Ölçümü

Zayıflatılmış toplam yansıma (ATR), FTIR için numunelerin doğrudan ölçülmesine izin veren bir yöntemdir. ATR yöntemi, numuneyi yüksek kırılma indeksli bir prizmaya bastırmayı ve tamamen dahili olarak prizmaya yansıyan kızılötesi ışık kullanarak kızılötesi spektrumu ölçmeyi içerir.
ATR aksesuarında elmas, çinko selenit (ZnSe) veya germanyum (Ge) prizma kullanılmıştır. Çoğu ATR aksesuarı, IR radyasyonunun numune ile yalnızca bir kez etkileşime girdiği tek bir sıçrama tasarımı kullanır. Yatay ATR'ler (HATR'ler), sinyali artırarak 45 kata kadar numune ile etkileşime girer, ancak daha büyük miktarda numune kullanır.









ATR aksesuarları çok çeşitli numuneleri ölçmek için kullanılabilir; bununla birlikte, spektrumlar basınç miktarına bağlı olarak değişebilir veya kristal malzemeye bağlı olarak küçük bir kaymaya sahip olabilir. Shimadzu'nun LabSolutions IR Yazılımı, kristal malzemeden gelen etkileşimleri düzeltmek için bir ATR düzeltmesi sunar.

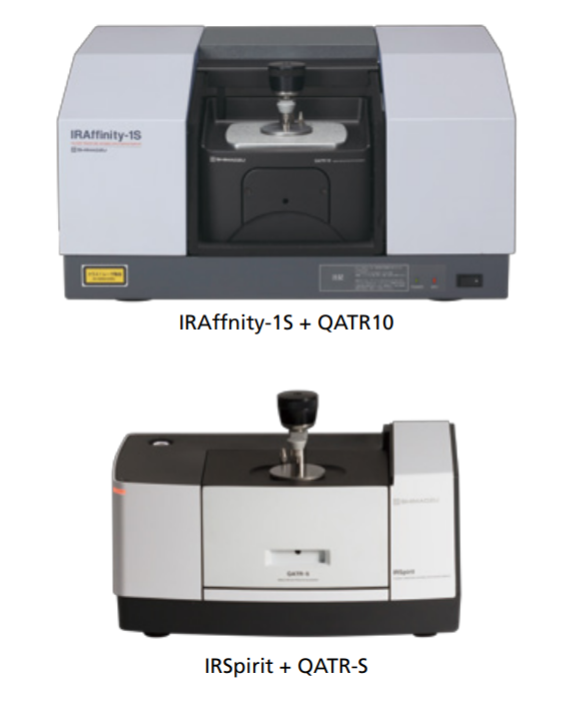

QATR-S FTIR Aksesuarı

  • Uyumlu modeller: IRSpirit-T, IRSpirit-L
  • Mevcut kristal malzemeler: Elmas (Genişletilmiş Aralık), Elmas (Yüksek Geçişli), Germanyum, Çinko Selenit
  • Ölçülebilir numune türleri: Tozlar, katılar, filmler, sıvılar
FTIR Accessories - QATR-S













QATR-10 FTIR Aksesuarı

  • Uyumlu Modeller: IRTracer-100, IRaffinity-1S
  • Mevcut kristal malzemeler: Elmas (Genişletilmiş Aralık), Elmas (Yüksek Geçişli), Germanyum, Çinko Selenit
  • Ölçülebilir numune türleri: Tozlar, katılar, filmler, sıvılar
FTIR Accessory: QATR-10

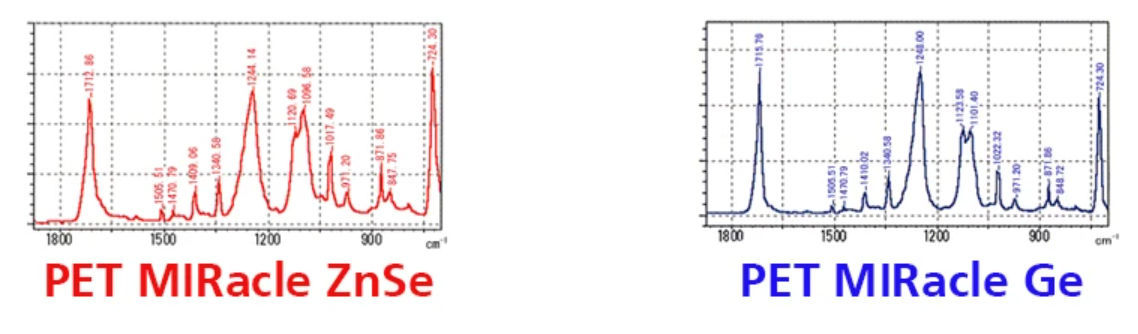

MIRacle-10 FTIR Aksesuarı

  • Uyumlu modeller: IRTracer-100, IRaffinity-1S
  • Mevcut kristal malzemeler: Elmas, Germanyum, Çinko Selenit
  • Ölçülebilir numune türleri: Tozlar, katılar, filmler, sıvılar
FTIR Accessory: MIRacle - 10












HATR-10 FTIR Aksesuarı

  • Uyumlu Modeller: IRTracer-100, IRaffinity-1S
  • Mevcut kristal malzemeler: Germanyum, Çinko Selenid, KRS-5
  • Ölçülebilir numune türleri: Gerekli sıvılar ve katılar için farklı numune tutucular

FTIR Accessory: HATR-10














Golden Gate FTIR Aksesuarı

  • Uyumlu modeller: IRTracer-100, IRaffinity-1S, IRSpirit-T, IRSpirit-L
  • Mevcut kristal malzemeler: Elmas, Çinko Selenitli Elmas, Çinko Selenitli Germanyum
  • Ölçülebilir numune türleri: Tozlar, katılar, filmler, sıvılar
FTIR Accessory: Golden Gate

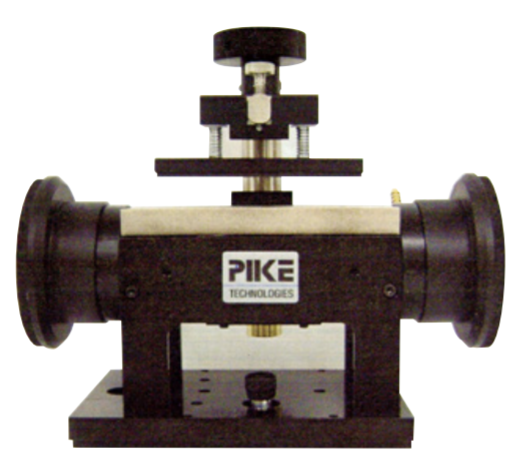

Gateway Horizontal ATR  Aksesuarı

  • Uyumlu modeller: IRTracer-100, IRaffinity-1S, IRSpirit-T, IRSpirit-L
  • Mevcut kristal malzemeler: ZnSe
  • Ölçülebilir numune türleri: Gerekli sıvılar ve katılar için farklı numune tutucular
FTIR Accessory: Gateway Horizontal ATR Accessory

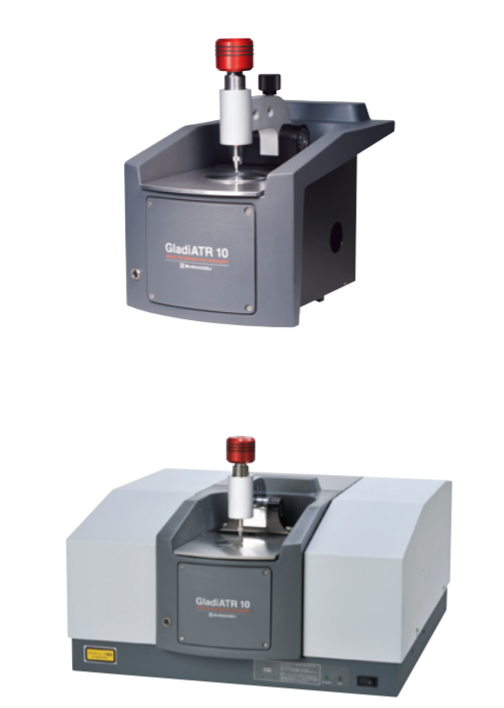

GladiATR 10

GladiATR-10, tek bir yansıma tipi yatay zayıflatılmış toplam reflektans aksesuarıdır.
Numuneler, yatay olarak yerleştirilmiş 2,2 × 3 mm'lik bir elmas prizmaya bastırılarak ölçülür.
İsteğe bağlı bir Ge prizma mevcuttur.
Bu ATR aksesuarı, sıvı numunelerin ve plastikler, lifler, filmler ve tozlar gibi katı numunelerin ölçümünü destekler.



















ATR-8000A - ATR 8000

ATR-8000 serisinde geliş açısı 30°, 45° ve 60° olmak üzere üç adımda değiştirilebilir, böylece farklı derinliklerde ölçüm yapılabilir. Kızılötesi ışınların nüfuz etme derinliğini (dalga numarasına bağlı olarak değiştiği için ATR yönteminin zayıf bir noktasıdır) düzeltme programı ile birlikte bu özellik, başka bir yöntemle verilenlerle oldukça karşılaştırılabilir spektrumlar sağlar.
Bir KRS-5 prizması standart olarak sağlanır. Yüksek kırılma indeksine sahip numuneleri ölçmek için isteğe bağlı bir Ge prizması kullanılır.
ATR-8000A, otomatik aksesuar tanıma işlevini içerir.














IRSpirit - Compact FTIR


Shimadzu Aksesuar Serisi






































































Yatay Tip  ATR Aksesuarları - Zayıflatılmış Toplam Reflektans


ATR 8200HA - ATR 8200H

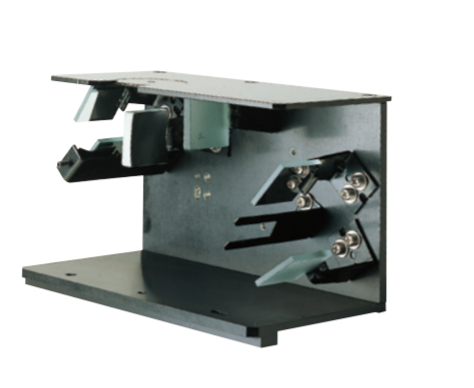

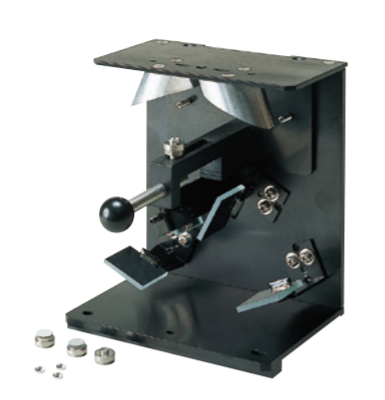

SRM-8000A - SRM-8000

Speküler Reflektans Aksesuarı

SRM-8000 FTIR Aksesuarı serisi, yalnızca reflektans spektrumlarının ölçülmesine değil, aynı zamanda Kramers-Kronig analiz yönteminin birlikte kullanılması yoluyla absorpsiyon spektrumlarının ölçülmesine de izin verir.
Bu aksesuar, ATR yönteminde gerekli olan bir prizma kullanmadan, yüksek polimerler gibi katıların absorpsiyon spektrumlarını sağlar.
QuickStart SRM-8000A, otomatik aksesuar tanıma işlevini içerir.

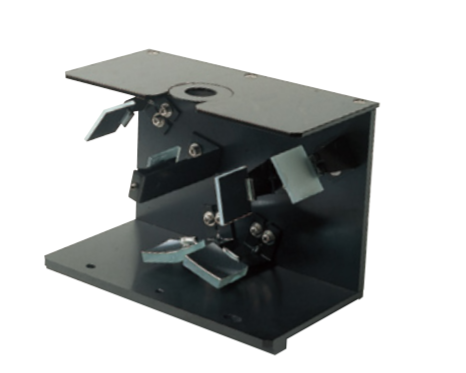

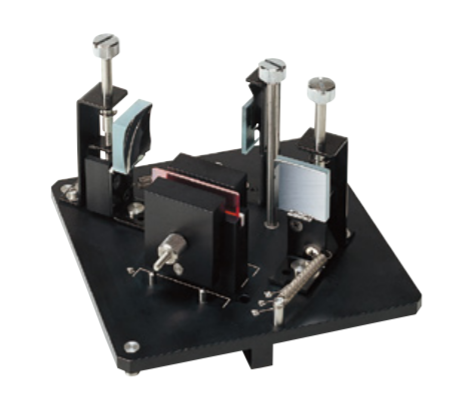

RAS-8000A - RAS-8000

Reflektans Absorpsiyon Spektrometresi Aksesuarı

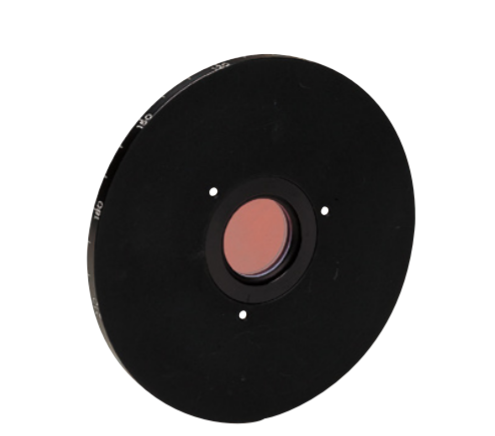

GPR-8000

Grid Polarizörü

Izgara polarizörü, RAS-8000 Yansıma Soğurma Spektroskopisi aksesuarının hassasiyetini artırır.
Fotoğraf tekniği ile alt tabaka üzerinde hassas bir şekilde bir ızgara üretilir.














Yansıma (Reflectance) Ölçümü Aksesuarları

Dağılma Reflektans Ölçüm Aksesuarları

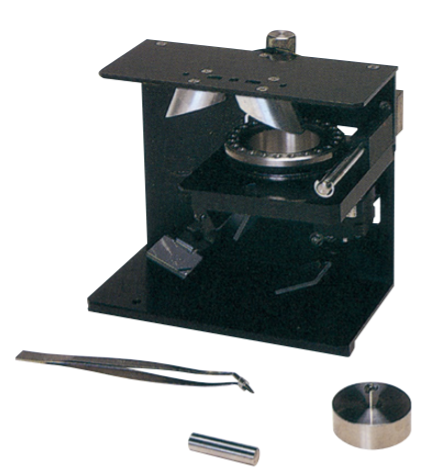

DRS-8000A - DRS-8000

  • Dağılım reklektans spektrometrisi yöntemi yüksek enerji verimine ve basit kullanıma sahiptir.
  • Küçük ölçüm ışık demeti (1,8 × 1,8 mm), küçük numunelerin güvenilir analizini sağlar.
  • Ataşman, kolay değiştirme sağlayan bir çekmece tipidir.
  • Standart veri işleme işlevleri, standart olarak Kubelka Munk dönüştürme işlevlerini içerir.
  • DRS-8000A, otomatik aksesuar tanıma işlevini içerir.

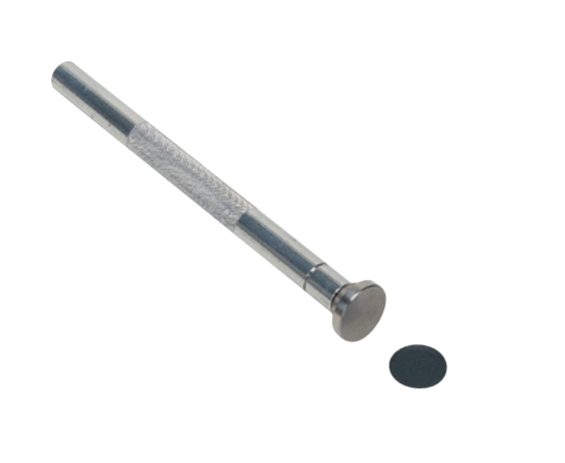

SiC Sampler

Dağılım reflektaks spektrometrisinde numuneyi toz haline getirmek ve tozu KBr tozu ile karıştırmak gereklidir.SiC örnekleyici kullanıldığında işlem aşağıdaki gibi basitleştirilir:
  • KBr tozu gibi seyreltici gerekli değildir.
  • Katı numune SiC zımpara kağıdı ile öğütülür ve zımpara kağıdı üzerindeki numune tozu doğrudan DRS-8000 ile analiz edilir.
  • Numuneler, doğrudan DRS-8000 serisi ekine takılı bir tutucuda zımpara kağıdına yapışmış halde ölçülür. Referans olarak yeni zımpara kağıdı kullanılır.

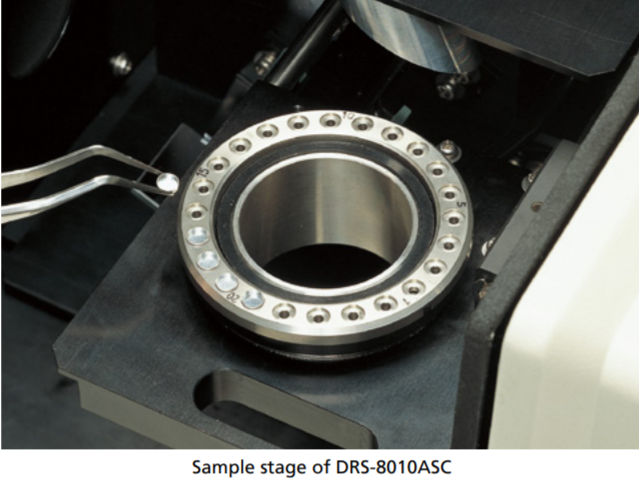

DRS-8010ASC

Otomatik Dağılım Reflektans Aksesuarı

  • Standart olarak kontrol özelliği bulunan ana üniteye tek tuşla bağlantı.
  • Harici kontrol ünitesi gerektirmeyen DRS-8010ASC, çok kompakttır. Labsolutions IR veya IRsolutions yazılımı tarafından kontrol edilir.
  • Numune bölmesinin kapağını açma sıklığını azaltmak için manuel kontrol mümkündür, bu da daha yüksek analitik üretkenlik sağlar.
  • Tek kullanımlık numune kaplarının kullanımı, numunelerin kolayca değiştirilmesini sağlar.


























Mikro Numune Ölçümleri Aksesuarları

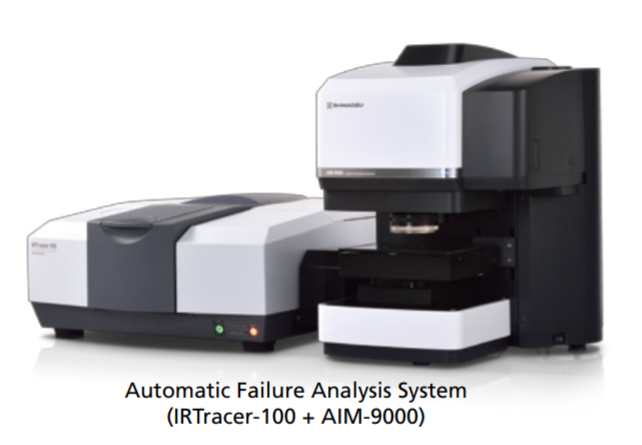

AIM-9000 Narrow-Band MCT
Mid-Band MCT

  • İdeal, parlak bir optik sistem ve yüksek hassasiyetli MCT dedektörü, yüksek hassasiyetli ölçümler sağlar. 40 mm kalınlığa kadar numuneler için yansıma veya ATR ölçümleri yapılabilir.
  • Geniş görüş kamerası (isteğe bağlı) ve mikroskop kamerası 330x'e kadar yakınlaştırma işlevi sağlayabilir. Bu, ölçüm konumlarının hızlı bir şekilde belirlenebileceği anlamına gelir.
  • Standart olarak, ölçüm konumlarını otomatik olarak belirleyebilen bir otomatik kirletici tanıma sistemi ile donatılmıştır.
  • 60 adede kadar ölçüm konumu kaydedilebilir.
  • Arızaların nedenini belirlemek için bir kirletici analiz programı ile donatılmış standart.

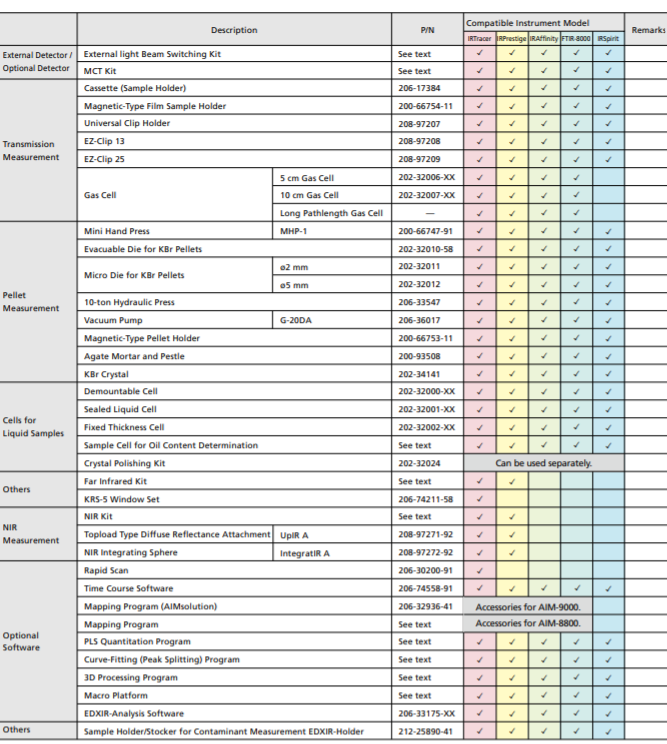

 - Purge  Kontrol Kitleri

 - Harici Dedektör/Opsiyonel Dedektör

 - Transmission Ölçüm Aksesuarları

 - Pellet Ölçüm Aksesuarları

 - NIR Ölçüm Aksesuarları

 - Sıvı Numuneler için Aksesuarlar

ve çok daha fazlası.
