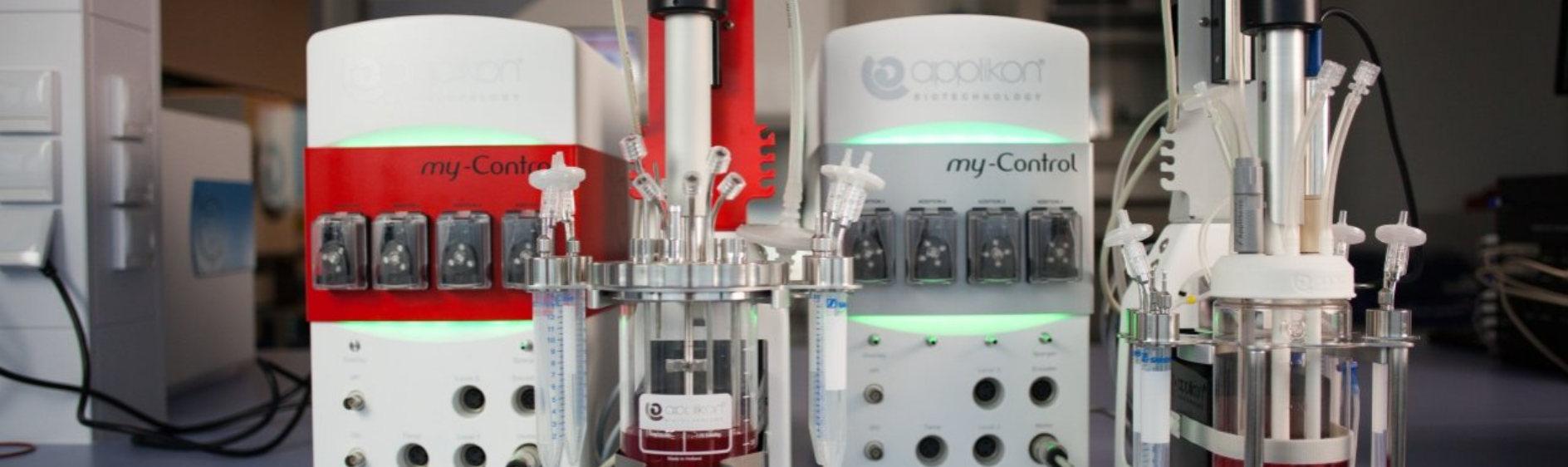

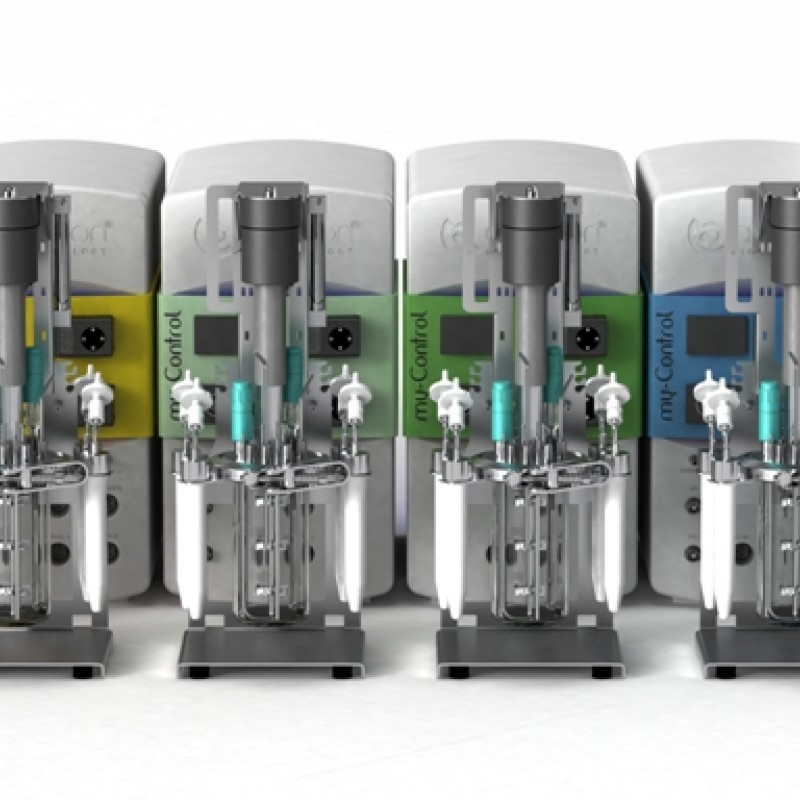

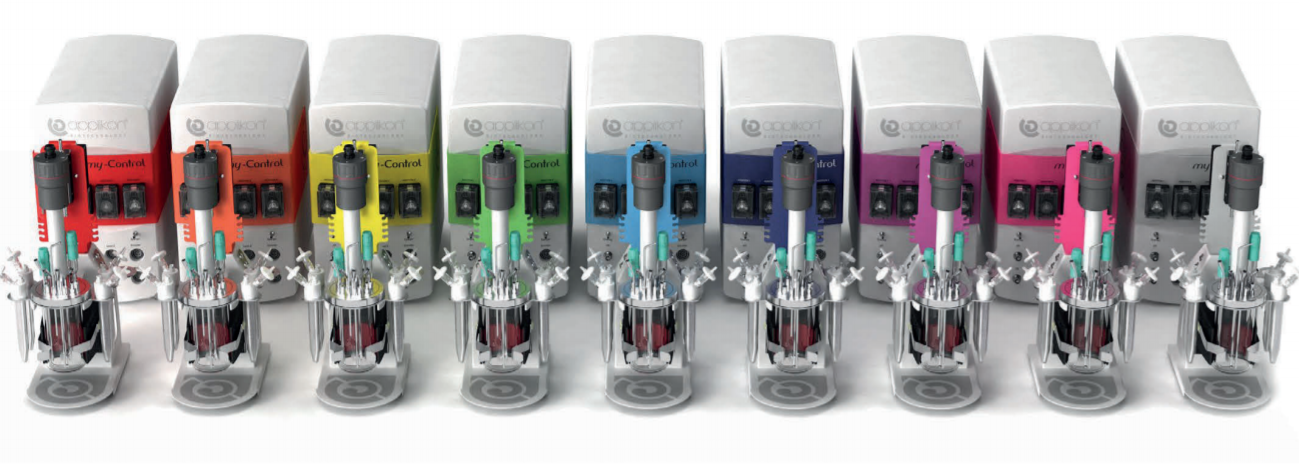

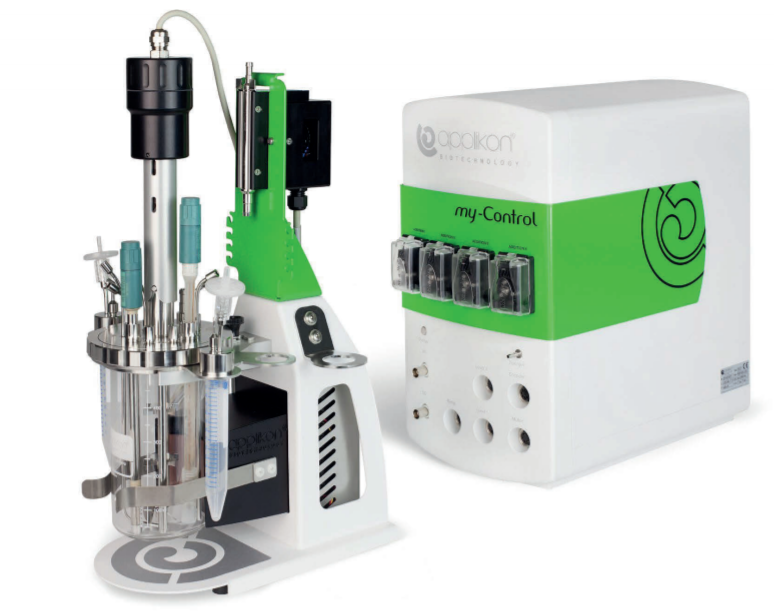

Mini Bio Biyoreaktörler / Fermentörler

MiniBio biyoreaktörler (toplam hacim: 250 ml, 500 ml ve 1000 ml), 1 ila 20 litre aralığında laboratuvar ölçekli biyoreaktörlerin küçültülmüş birer ölçeğidir. MiniBio sistemleri, laboratuvar ölçekli biyoreaktörler ile aynı esnekliğe sahiptir. Bu sayede, MiniBio sistemleri herhangi bir prosesin gereksinimlerine uyacak şekilde özelleştirilebilmektedir. Küçük hacim sayesinde, kültür ortamı maliyetleri ve tezgah alanı ihtiyacı azalmaktadır.

Küçük ölçekli biyoreaktörlerin benzersiz özellikleri:

  • Daha kısa sürede daha fazla veri eldesi
  • Kolay kurulum ve çalıştırma
  • Daha küçük bir çalışma alanı gereksinimi
  • Ölçeklenebilir sonuçlar
  • Kolay veri toplama

Uygulamaları:

  • Tarama çalışmaları
  • Kültür ortamı (media) optimizasyonu
  • Proses optimizasyonu
  • Mikrobiyal ve Hücre kültürü

Mikrobiyal ve hücre kültürü çalışmaları için konfigürasyonlar

Mikrobiyal MiniBio paketi aşağıdaki gibi konfigüre edilmektedir

  • pH kontrolü, asit veya baz ilavesi şeklinde konfigüre edilebilen değişken hızlı peristaltik pompa sayesinde sağlanmaktadır.
  • Çözünmüş oksijen (DO) bir solenoid valf tarafından ayarlanabilen hava ile kontrol edilmekte ve akış iğne valf tarafından ayarlanmaktadır.
  • Sıcaklık kontrolü biyoreaktörün etrafına sarılmış ısıtıcı battaniye ve biyoreaktörün içindeki ısı eşanjörüne bağlı bir soğuk su vanası ile sağlanmaktadır.
  • Köpüklenme değişken hızlı pompa yardımıyla köpük önleyici ajan eklenerek azaltılmaktadır.
  • Karıştırma 2 rushton, vorteks pervanesi olan bir karıştırıcı ile sağlanmaktadır.

















Hücre kültürü MiniBio paketi aşağıdaki gibi konfigüre edilmektedir

  • pH kontrolü, baz olarak yapılandırılmış sabit hızlı peristaltik pompalar ve asit ilavesi için bir CO2 solenoid valf ile sağlanmaktadır. CO2 Akışı bir iğneli valf tarafından ayarlanmaktadır​
  • Çözünmüş oksijen (DO) bir solenoid valf tarafından ayarlanabilen hava ile kontrol edilmekte ve akış iğne valf tarafından ayarlanmaktadır.
  • Sıcaklık kontrolü biyoreaktörün etrafına sarılmış ısıtıcı battaniye kullanılarak sağlanmaktadır
  • Karıştırma 2 marine tipi pervanesi olan bir karıştırıcı ile sağlanmaktadır.















Temel Özellikler

  • Akıllı kontrol: Kontrol cihazı, optimum PID kontrol ayarlarını otomatik olarak ayarlayan otomatik ayarlama özelliğini kullanarak tüm anahtar işlem parametrelerini uyarlamalı olarak kontrol eder. Bu özellik, optimum mühendislik performansının hızlı ve ileri mühendislik uzmanlığı gerektirmeden elde edilmesini sağlar.
  • Erişim güvenliği: Operatör, mühendis ve servis mühendisi: üç operatör seviyesi için şifre kontrollü erişim sağlanır. Her seviye tanımlanmış işlevsellik alanlarına erişebilir.
  • Yazılım güncelleme: Yazılımın en son sürüme güncellenmesi son derece basittir ve denetleyiciye bir USB bellek bağlanarak elde edilir. Sistem güncellemeyi otomatik olarak yükler.
  • İleri arayüz: Ethernet iletişimi, denetleyiciyi bir bilgisayara veya ağa bağlamak için kullanılır. BioXpert gibi SCADA yazılımıyla iletişim (denetim kontrolü ve veri toplama) Ethernet üzerinden yapılır. My-Control, bu standarda uyan tüm SCADA'larla iletişimi mümkün kılan OPC ile uyumludur.
  • Uzaktan iletişim: Biyokontrolöre, sistemi görüntülemek ve kontrol etmek için standart İnternet tarayıcıları kullanılarak internet üzerinden uzaktan erişilebilir.
  • Genişleme olanakları: my-Control, neredeyse tüm biyolojik süreçleri kontrol etmek için yapılandırılabilir. Biyokütle monitörleri, optik yoğunluk sensörleri, teraziler, gaz analizörleri, değişken veya sabit hızlı pompa ve benzeri harici cihazlarla iletişim kurmak için ilave I/O (4x Analog Giriş, 4x Analog Çıkış, 8x Dijital Çıkış) veya USB sürücüleri (scale veya buglab için) sağlanabilir.
  • Belgeleme ve validasyon: my-Control, GAMP 5 düzenlemelerine uygun olarak geliştirilmiş ve belgelenmiştir. Bu, sistemin prosesiniz için komple valide edilmesini destekler.


















MiniBio 250

MiniBio 500

MiniBio 1000

Toplam hacim (ml)

250

500

1000

Çalışma hacmi (ml)

200

400

800

Minimum çalışma hacmi (ml)

50

100

200

En boy oranı toplam hacim

2.5

2.5

2.5

En boy oranı çalışma hacmi

2

2

2

Boyutlar (dxh, mm)

 180 x 400

 195 x 400

 200 x 550

Otoklav için boyutlar (dxh, mm)

 180 x 250

195 x 250

 200 x 400

Sürücü sistemi

Direct drive, lipsealed

Direct drive, lipsealed

Direct drive, lipsealed

Maksimum karıştırıcı hızı (rpm)

50 – 2000

50 - 1750

50 - 1500

Maksimum pervane ucu hızı (m/s)

 2.3

2.0

3.5

Pervaneler

Rushton veya marine tipi

Gaz sparger

Gözenekli sparger veya L-tipi sparger

Gaz overlay

Evet

Çıkış gazı

Elektriksel olarak soğutulan çıkış gazı yoğunlaştırıcı
(buharlaşma günlük olarak <5%, 37°C @ 2vvm)

Numune alma

İsteğe bağlı örnekleme sistemli sabit örnek borusu

Tahliye

Yüksekliği ayarlanabilen tahliye borusu

İlaveler

4 sabit giriş portu ve isteğe bağlı mikro sıvı enjektörü

pH

Ölçüm: 8 mm klasik pH sensörü
Kontrol: asit pompası ile (değişken hızlı pompa) veya alkali pompası (değişken hızlı pompa) CO2 gazı kombinasyonu ile

DO2

Ölçüm: 8 mm klasik polarografik DO2 sensörü
Kontrol: N2, Hava, O2  (opsiyonel MFC) ve karıştırma kombinasyonu ile veya nutrient ilavesi ile (değişken hızlı pompa)

Sıcaklık

Ölçüm: Topplakada termokuyucuk içerisinde yer alan Pt-100 sensörü
Kontrol: Biyoreaktör duvarı aracılığı ile elektriksel soğutma ve ısıtma ceketi

Köpük

Ölçüm: Yüksekliği ayarlanabilen iletkenlik tabanlı köpük sensörü
Kontrol: Köpük önleyici ajan ilavesi (değişken sıcaklıklı pompa)

Seviye

Ölçüm: Yüksekliği ayarlanabilen iletkenlik tabanlı seviye sensörü
Kontrol: Sıvı ilavesi veya tahliyesi için değişken sıcaklıklı pompa

Opsiyonel girişler

Septum, kemostat tüp, sıvı giriş sistemi
