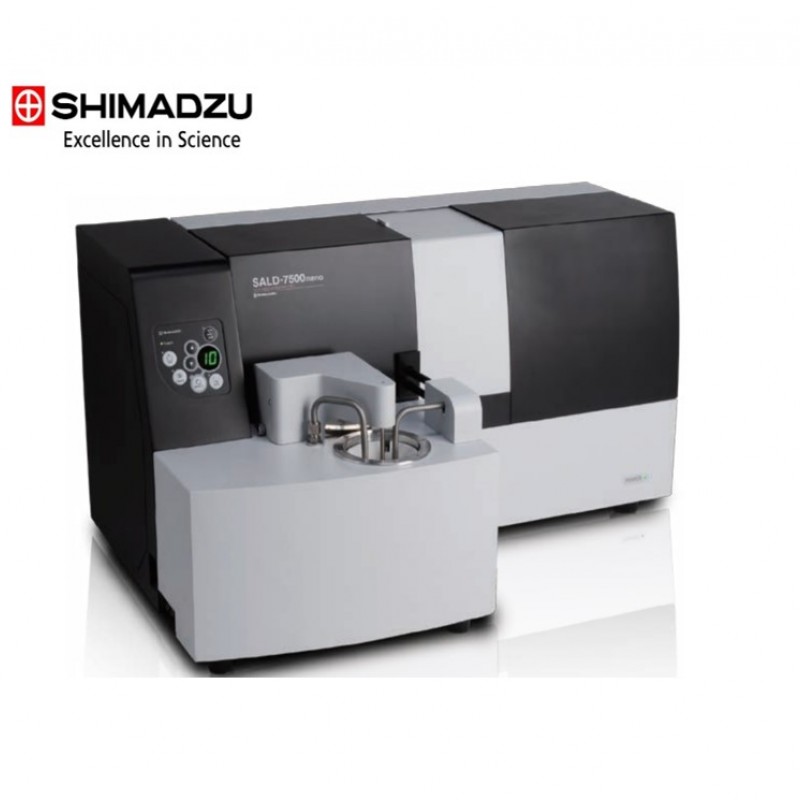

Nano Partikül Boyutu Analizörleri | SALD-7500nano

Önceki modellerin 10 katı hassasiyet sunan yenilikçi SALD-7500nano Nano Partikül Boyut Analizörleri, 7 nm ila 800 μm aralığında bir saniyelik aralıklarla parçacık boyutu ve parçacık boyutu dağılımındaki değişiklikleri sürekli olarak ölçebilir. Ek olarak, yüksek konsantrasyonlu numunelerin (ağırlıkça %20'ye kadar) ve eser miktarda numunelerin (15 μL'ye kadar) bile ölçümünü sağlayan benzersiz seçenekler mevcuttur. Önde gelen ölçüm yetenekleri nedeniyle, analizör muhtemelen nanoteknoloji, yaşam bilimleri ve ince kabarcıklar (mikroskopik kabarcıklar) dahil olmak üzere yeni alanlarda birçok uygulama için kullanılacaktır.

Geniş Ölçüm Aralığı

7 nm-800 μm birincil partiküllerden alt görünür partiküllere ve kontaminantlara kadar

  • 7 nm ila 800 μm ölçüm aralığında parçacık boyutundaki değişiklikler, tek bir ışık kaynağı, tek optik sistem ve tek ölçüm ilkesi kullanılarak sürekli olarak ölçülebilir.
  • Bir birincil parçacık ve bir agrega ve kirletici tek bir sistemle ölçülebildiğinden, bir dağılım koşuluyla kümelenme özellikleri kontrol edilebilir.

Tek algılama yüzü, 60°'lik bir açıya kadar ileriye doğru yayılan ışığı sürekli olarak yakalar

Hedef parçacık boyutu aralığı, tek bir ölçüm ilkesi, tek bir optik sistem ve tek bir ışık kaynağı kullanılarak sorunsuz bir şekilde kapsanır. Ek olarak, SALD-7500nano, verilerde süreksizlikler oluşturan çoklu optik sistemler içermediğinden, tek bir standart kullanılarak tüm ölçüm aralığında doğru parçacık boyutu dağılımı ölçümleri mümkündür. Sofistike dağınık ışık yoğunluğu izleme teknolojisine dayanan SLIT* optik sisteminin uygulanması, tek bir dedektör yüzünde geniş 60°'ye kadar geniş bir açıda sürekli olarak ileriye saçılan ışığı yakalamak için geleneksel bilgeliği bozar. Bu, ince parçacık bölgesinde yüksek çözünürlük sağlar.
* SLIT (Dağınık Işık Yoğunluğu İzi)

Yüksek Çözünürlüklü / Yüksek Hassasiyetli Kanat Sensörü ll

Yüksek Çözünürlüklü/Yüksek Hassasiyetli Kanat Sensörü ll İleriye doğru kırılan/dağılan ışık, en üst düzeyde yarı iletken üretim teknolojisi kullanılarak geliştirilmiş 76 elemanlı bir sensör olan “kanat sensörü ll” tarafından algılanır. Bu sensör, büyük ölçüde dalgalanan küçük açılı ileri saçılan ışığı yüksek düzeyde çözünürlükle ve geniş açılı saçılan ışığı düşük optik yoğunluklu ve yüksek düzeyde hassasiyetle algılayabilir. Ayrıca yandan saçılan ışık bir sensör elemanı tarafından algılanır ve arkadan saçılan ışık dört sensör elemanı tarafından algılanır. Toplam 81 sensör elemanı ile ışık yoğunluğu dağılım modellerini doğru bir şekilde yakalamak, geniş bir partikül çapı aralığında partikül boyutu dağılımlarının yüksek çözünürlüklü, yüksek hassasiyetli ölçümünü sağlar.

Daha Kararlı Optik Sistem

Çok Yönlü Şok Emme Çerçevesi (OSAF), optik sistemin tüm unsurlarını şoklardan ve titreşimlerden tamamen izole eder. Bu, optik eksenin ayarlanmasıyla ilgili endişeleri ortadan kaldırır.


Yerleşik Kendi Kendini Teşhis İşlevleri Kolay Bakım Sağlar

Bu analizörler, güçlü kendi kendine teşhis işlevleri içerir. Sensörler ve algılama elemanları tarafından gönderilen çıkış sinyalleri ve cihazın çalışma durumu kontrol edilerek daha kolay bakım yapılabilir. İşlem Günlüğü işlevini kullanarak, örneğin cihaz kullanım durumu ve hücrelerin kontaminasyonu hakkında ayrıntılı bilgiler tüm ölçüm verilerine dahil edilerek geçmişte elde edilen ölçüm verilerinin geçerliliğinin araştırılmasını mümkün kılar.

Kırılma indekslerini seçme hatasını veya sorununu ortadan kaldırır

Otomatik Kırılma İndisi Hesaplama Fonksiyonu
Genellikle yayınlanmış bir değerin girildiği lazer kırınım yöntemini kullanmanın kaçınılmaz bir parçasıydı, ancak partikül bileşimi ve şeklinin etkileri dikkate alındığında bu tür değerler mutlaka uygun değildi. Bu nedenle, kırılma indekslerini seçmek için sıkıcı deneme yanılma süreçleri kullanıldı.
WingSALD II, LDR (ışık yoğunluğu dağılımı yeniden üretimi) yöntemine dayalı olarak uygun bir kırılma indisini otomatik olarak hesaplayan bir işlevi içeren dünyanın ilk yazılımı olarak bu tür sorunları çözer.















Geniş Uygulama Uygulanabilirliği

Sistem konfigürasyonu, çeşitli kullanımları, amaçları, ölçüm nesnelerini, ortamları ve koşulları ele alacak şekilde optimize edilebilir.

















Lazer kırınım yöntemi ISO 13320 ve JIS Z 8825-1 uyumlu

Tke SALD-7500nano, ISO 13320 ve JIS Z 8825-1 lazer kırınım ve saçılma standartlarına uygundur.


JIS standart parçacıklarıyla doğrulama mümkündür

Sistem performansları, JIS Z8900-1'de belirtilen bir MBP1-10 standart parçacık kullanılarak doğrulanabilir. Bu numuneler, JIS standardı tarafından belirtilen geniş bir partikül boyutu dağılımına sahiptir. Bu örneklerin kullanılması, cihazın her zaman doğru olduğunun doğrulanmasını sağlar.

Işık yoğunluğu dağılım verilerine atıfta bulunarak ölçüm sonuçlarının geçerliliğini doğrulamaya izin verir

Işık şiddeti dağılım verileri (ham veriler) ve ölçüm sonuçları (partikül boyutu dağılım verileri) aynı ekranda görüntülenebildiğinden, her iki veri seti de görüntülenirken ölçüm sonuçları doğrulanabilir. Bu, kullanıcıların algılama sinyal seviyesinin (partikül konsantrasyonu) uygun olup olmadığını doğrulamalarına ve dağıtım genişliği ve agrega ve kirleticilerin varlığı gibi birçok açıdan ölçüm sonuçlarının geçerliliğini doğrulamalarına olanak tanır.

Sistem Yapısı

Nano parçacıkların doğru bir şekilde değerlendirilmesi için geliştirilmiş bir nano parçacık boyutu analizörü

Ana birim (Ölçüm birimi): SALD-7500nano

  • Işık kaynağı olarak mor yarı iletken lazer (dalga boyu: 405 nm) kullanılmıştır. Gaz değişimi gibi bakım işlemleri gereksizdir.
  • Dedektör önde 78 eleman, yanda bir eleman ve arkada 5 eleman olmak üzere toplam 84 eleman içerir. Ek olarak, tüm dedektörlerde mor yarı iletken lazer dalga boylarını destekleyen yüksek hassasiyetli ışık reseptörleri benimsenmiştir.
  • Hücrenin sabit kısımları ve hücre tutucusu ünitenin ön kısmından sürgülü mekanizma ile dışarı çekilebilir. Bu, hücrelerin monte edilmesini ve değiştirilmesini ve bakım yapılmasını kolaylaştırır.
  • WingSALD ll yazılımı standart olarak sağlanır. Her amaca ve işleme gereksinimine uygun çok yönlü veri işleme ve basit, yüksek hızlı çalışma sunar.

Çok çeşitli sistemler tasarlamak için SALD-7500nano'ya isteğe bağlı birimler ekleyin












  • Batch hücresi ve yüksek konsantrasyonlu numune ölçüm sistemi, ölçüm biriminde ayarlanabilir
  • Küçük Hacimli Ölçüm Sistemi (SALD-7500nano ve SALD-BC75)
  • Yüksek Konsantrasyonlu Numune Ölçüm Sistemi (SALD-7500nano ve SALD-HC75)
  • Ultra Küçük Hacimli Ölçüm Sistemi (SALD-7500nano ve SALD-HC75 ve “Glass Slides with Indentatiton”)

PC Kontrolü Altında Kolay Ölçüm

  • Partikül grupları sıvı bir ortamda dağılır ve ölçüm ünitesine yerleştirilen akış hücresi ile örnekleyicideki bir dağılım banyosu arasında dolaşırken ölçülür.
  • Dispersiyon banyosunda bir karıştırıcı ve bir ultrasonik sonikatör bulunur. Bir pompa, dağılmış süspansiyonu akış hücresine iletir.
  • Pompa, hem sıvı ortamın hem de partiküllerin sirküle edilmesini sağlamak için özel olarak tasarlanmıştır. 2 mm paslanmaz küre dolaşır ve ölçmek mümkündür.
  • Bir PC'den kontrol edilebilir.
  • Çoğu organik çözücü, dispersiyon ortamı olarak kullanılabilir.

Örnek Ünitesi SALD-MS75 Solvent Direnci

Ölçüm Verileri

Seyreltmesiz Ölçüm Numuneleri

Yüksek Konsantrasyonlu Numune Ölçüm Sistemi: SALD-HC75
  • Yüksek konsantrasyonlu numuneler, lazer kırınım yöntemi kullanılarak ölçülebilir.
  • Ölçüm, sadece iki cam slayt arasında ölçülecek yüksek konsantrasyonlu numune partiküllerini tutarak mümkündür.
  • Parçacık boyutu dağılımının seyreltme yoluyla değiştirileceği numuneler, orijinal hallerinde veya gereken minimum seyreltme seviyesi ile ölçülebilir ve ölçüm nesnesinin gerçek bir görüntüsü elde edilebilir.
  • Ticari el kremleri, yüz kremleri ve durulama ürünleri neredeyse hiç ön işlem uygulanmadan ölçülebilir.
